उत्पाद विवरण:
|
प्रोडक्ट का नाम: | ब्रिज गर्डर निर्माण मशीन | रंग: | स्वनिर्धारित |
---|---|---|---|
वर्तमान अधिभार संरक्षण प्रणाली: | शामिल करना | सीमित स्विच: | शामिल करना |
वोल्टेज कम सुरक्षा समारोह: | शामिल करना | गारंटी: | 2 साल |
उत्पत्ति के प्लेस: | हेनान, चीन | क्रेन यात्रा की गति: | 5 मी / मिनट |
रेटेड उठाने का क्षण: | 500kn | अवधि: | 50 मीटर |
उठाने की गति: | 0-1 मी / मिनट | बिजली की आपूर्ति: | 380v 3 चरण या अनुकूलित |

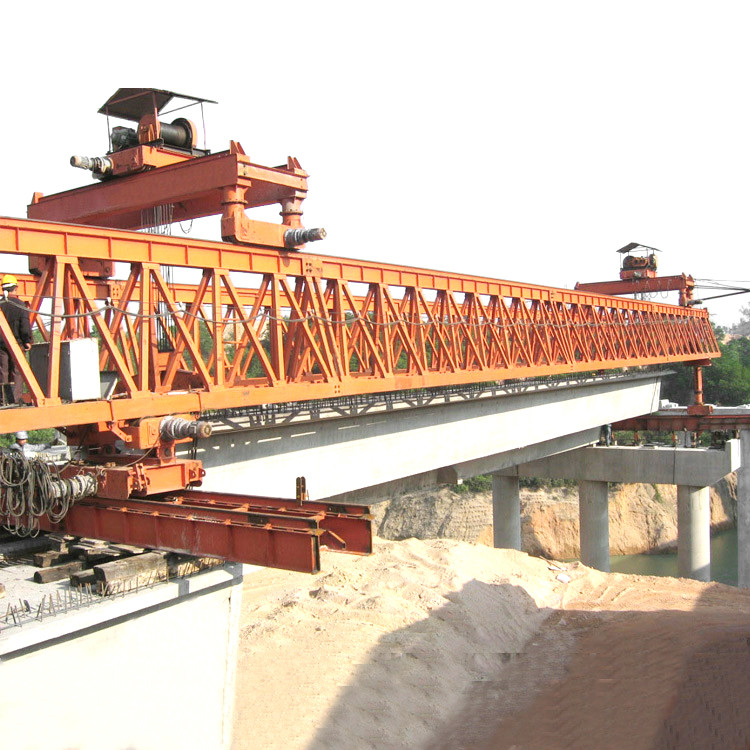

गर्म बिक्री कंक्रीट पुल गर्डर निर्माण मशीन बीम सेगमेंट लिफ्टर
ब्रिज गर्डर निर्माण मशीनविवरण
जेक्यू रोड लॉन्चिंग गैन्ट्री एक पेशेवर निर्माण मशीनरी है, जिसका उपयोग सड़क कंक्रीट प्रीकास्ट ब्लॉक और पुल बीम को एबटमेंट या समर्थकों की स्थिति में स्थानांतरित करने के लिए किया जाता है, और फिर सड़क या राजमार्ग पुल का निर्माण किया जाता है।
यह क्षैतिज चलती गर्डर डिवाइस, मुख्य गर्डर, सपोर्ट सिस्टम, वर्टिकल मूविंग गैन्ट्री डिवाइस, हॉरिजॉन्टल मूविंग गैन्ट्री डिवाइस, हाइड्रोलिक सिस्टम और इलेक्ट्रिकल कंट्रोल सिस्टम से बना है।
हाईवे ब्रिज हाईवे ब्रिज प्रीस्ट्रेस्ड कंक्रीट बीम टैबलेट या बीम सेक्शन है जो विशेष निर्माण मशीनरी पर ब्रिज बियरिंग के लिए लिफ्ट करता है।मुख्य रूप से बीम अनुदैर्ध्य शिफ्ट फ्लैट कार असेंबली, गर्डर घटकों, समर्थन प्रणाली, अनुदैर्ध्य बदलाव प्रणाली, अनुप्रस्थ प्रणाली, हाइड्रोलिक प्रणाली, विद्युत नियंत्रण प्रणाली घटकों द्वारा।
मुख्य गर्डर आमतौर पर डबल बीम ट्रस संरचना है।वर्तमान में घरेलू राजमार्ग पुल संरचना लगभग एक ही रूप में है, मुख्य अंतर यह है कि अनुदैर्ध्य गाइड बीम ब्रिज फॉर्म और रास्ते के माध्यम से।अनुदैर्ध्य गाइड बीम फॉर्म के अनुसार सिंगल गाइड बीम ब्रिज और डबल गाइड बीम ब्रिज में विभाजित किया जा सकता है, वाया फॉर्म के अनुसार लुनगुईशी ब्रिज और वॉकिंग मशीन में विभाजित किया गया है।
भागों का विवरणब्रिज गर्डर निर्माण मशीन
ब्रिज गर्डर निर्माण मशीनपैरामीटर
उत्पाद मॉडल | SH50-160 | SH40-140 | SH40-120 | SH35-120 | SH30-80 |
स्पैन (एम) | 50 | 40 | 40 | 35 | 30 |
उठाने की क्षमता (टी) | 160—260 | 140 | 120 | 120 | 80 |
क्रेन चलती गति (एम/मिनट) | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 |
ट्रॉली चलती गति (एम / मिनट) | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
ट्रॉली उठाने की गति (एम / मिनट) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
पीछे के भाग की गर्डर-वहन गति (एम/मिनट) | 0-9 | 0-9 | 0-9 | 0-9 | 0-9 |
तिरछा पुल कोण (°) | 45 | 45 | 45 | 45 | 45 |
लागू वक्र त्रिज्या (एम) | R350 | R300 | R300 | R300 | R300 |
पावर (किलोवाट) | 96 | 96 | 96 | 96 | 96 |
ब्रिज गर्डर निर्माण मशीनलाभ
* यह हल्का वजन, परिवहन, स्थापना और निष्कासन बहुत सुविधाजनक है
* बीम लांचर एक अच्छी स्थिरता, उच्च दक्षता, सुरक्षा और विश्वसनीयता का प्रतिनिधित्व करता है, चर क्रॉस को समायोजित करने में आसान और संचालित करने में आसान है
* अनुदैर्ध्य चाल के दौरान पैर पुल डेक के माध्यम से नहीं होते हैं, ऊर्ध्वाधर चलती कक्षा को बिछाने की आवश्यकता नहीं होती है, डेक पर दबाव कम करें
* इसमें प्रीकास्ट बीम को उठाने की तीन विधियाँ हैं: डेक लेवल पर बीम लॉन्चर के पिछले सिरे से, ग्राउंड लेवल पर नीचे से, या ब्रिज साइड से
ब्रिज गर्डर निर्माण मशीनसंरक्षा विशेषताएं
शेनघुआ बीएल सीरीज को सुरक्षा के लिए डिजाइन किया गया है।विंच डबल ब्रेकिंग सिस्टम से लैस हैं।अनुरोध पर हम ट्रिपल ब्रेकिंग सिस्टम प्रदान करते हैं।इमरजेंसी स्टॉप बटन, लिमिट स्विच, सेंसर निर्दिष्ट स्थान पर स्थित हैं।लाइटिंग और स्पेयर-पार्ट्स हमारे बीम लॉन्चर के साथ आने वाली वस्तुओं का हिस्सा हैं।
पैकिंग और वितरण
पीएकिंग तरीके:
1. संदेश देने में विरूपण को कम करने के लिए इलेक्ट्रिक भागों को उच्च गुणवत्ता वाले प्लाईवुड क्रेट द्वारा पैक किया जाता है;
2. मुख्य बीम, एंड बीम और इलेक्ट्रिक उछाल प्लास्टिक बुने हुए कपड़े से पैक किए जाते हैं।परिवहन करते समय यह घर्षण को कम कर सकता है।
डीएलीवरी तरीके:
1. यदि 150 टन कंक्रीट टी बीम लॉन्चर का आकार कंटेनर जहाज के लिए आमतौर पर कंटेनर द्वारा उपयुक्त होता है;
2. यदि आकार बहुत बड़ा है, आमतौर पर ट्रंकेशन के बाद थोक जहाज या कंटेनर द्वारा;परिवहन के तरीके आपके लिए लागत कम करने और क्रेन के प्रदर्शन को बनाए रखने पर आधारित हैं।
डीएलीवरी समय:
जमा की प्राप्ति के बाद 30 से 40 कार्य दिवसों के भीतर।
टीपरिवहन:
आम तौर पर गंतव्य बंदरगाह के लिए 35 दिन से 50 दिन।
सामान्य प्रश्न
1. 150 टन कंक्रीट टी बीम लॉन्चर के बारे में पूछताछ करते समय मुझे क्या जानकारी देनी चाहिए?
1.1 हमें पुल आरेखण की आवश्यकता है; अधिकतम अनुदैर्ध्य ढलान और अधिकतम अनुप्रस्थ ढलान;
1.2 गर्डर/बीम आरेखण;
2. 150 टन कंक्रीट टी बीम लांचर के भार परीक्षण के लिए निरीक्षण मानक क्या हैं?
2.1 डायनेमिक लोड टेस्ट 1.1 गुना रेटेड लोड, मुख्य गर्डर विक्षेपण नहीं करता है, सभी तंत्र अच्छी तरह से काम करते हैं, प्रदर्शन पैरामीटर डिजाइन की मांग को पूरा करते हैं, सभी सीमा स्विच और सुरक्षा सुरक्षा इंटरलॉक डिवाइस विश्वसनीय हैं, सभी स्पेयर पार्ट्स में क्रैकिंग और लचीला कनेक्शन नहीं है, सभी मोटर और संपर्ककर्ता ज़्यादा गरम नहीं होते हैं।
2.2 स्टेटिक लोड टेस्ट 1.25 गुना रेटेड लोड, सभी तंत्र अच्छी तरह से काम करते हैं, क्रेन 20-30 मिनट रुकता है क्योंकि ट्रायल लोड को 10 सेमी ऊंचा उठाया जाता है, फिर मुख्य गर्डर डाउन डिफ्लेक्शन (थियोडोलाइट, रूलर) को मापें।मुख्य गर्डर ऊपरी ऊँट को मापने के लिए परीक्षण भार डालें, 3 बार दोहराएं, इस्पात संरचना में स्थायी विकृति नहीं है;
3. हाईवे ब्रिज कंक्रीट गर्डर्स कैसे बनाते हैं?
एक।फुल स्पैन प्रीफैब्रिकेशन।
बी।सेगमेंट गर्डर प्रीफैब्रिकेशन।
सी।फुल स्पैन कास्ट-इन-प्लेस गर्डर।
डी।सेगमेंट कास्ट-इन-सीटू।
4. 150 टन कंक्रीट टी बीम लांचर के रखरखाव के बारे में कैसे?
4.1 स्नेहन: क्रेन के सभी तंत्रों का कार्य प्रदर्शन और सेवा जीवन काफी हद तक स्नेहन पर निर्भर करता है।
4.2 स्टील वायर रोप: तार के फ्रैक्चर पर विशेष ध्यान देना चाहिए।टूटे हुए तार, टूटी हुई किस्में और स्क्रैपिंग मानक के नुकसान की स्थिति के साथ एक नई स्टील वायर रस्सी को तुरंत बदलना पड़ता है।
4.3 स्प्रेडर: स्प्रेडर की नियमित रूप से जांच की जानी चाहिए।
4.4 चरखी ब्लॉक: मुख्य रूप से रस्सी दौड़ पहनने की स्थिति की जाँच करें, जाँच करें कि क्या पहिया निकला हुआ किनारा फटा हुआ है और चरखी धुरा में फंस सकती है या नहीं।
4.5 पहिए: नियमित रूप से पहिए के फ्लेंज और ट्रेड की जांच करें, एक नए पहिए को तुरंत बदलना होगा क्योंकि फटा हुआ हिस्सा या पहिए का निकला हुआ किनारा पहिए की मोटाई के 10% तक पहुंच जाता है;री-पॉलिशिंग की जानी चाहिए क्योंकि ट्रेड पर दो ड्राइविंग पहियों के बीच व्यास D/600 से अधिक भिन्न होता है, या ट्रेड पर गंभीर निशान होते हैं।
4.6 ब्रेक: प्रति शिफ्ट में एक बार चेक करें;ब्रेक सटीक गति में होना चाहिए, और पिन अटकने की अनुमति नहीं देते हैं।ब्रेक शूज ब्रेक व्हील्स में ठीक से फिट होने चाहिए;ब्रेक शूज़ अंतराल उन्हें खोलने के बराबर होगा।
5. कार्यस्थल में 150 टन कंक्रीट टी बीम लांचर को इकट्ठा करने के लिए हमें कितने कर्मियों और उपकरणों की आवश्यकता है?
कार्मिक: 8 से 10 श्रमिक उपकरण
ट्रक क्रेन> 50 टी: 2 सेट
Φ19.5 स्टील वायर रस्सी 8 मीटर: 4 रस्सी
स्लीपर: कई
इलेक्ट्रिक वेल्डिंग मशीन: 1 सेट
ऑक्सीजन, एसिटिलीन: 1 सेट
हैमर (12 पाउंड और 8 पाउंड): प्रत्येक के लिए 1 सेट
रिंच और पिंचर: कई
ग्रेडिएंटर: 1 सेट
