उत्पाद विवरण:
|
प्रोडक्ट का नाम: | ट्रस टाइप ब्रिज गर्डर लॉन्चर | रंग: | स्वनिर्धारित |
---|---|---|---|
वर्तमान अधिभार संरक्षण प्रणाली: | शामिल करना | सीमित स्विच: | शामिल करना |
वोल्टेज कम सुरक्षा समारोह: | शामिल करना | गारंटी: | 2 साल |
उत्पत्ति के प्लेस: | हेनान, चीन | क्रेन यात्रा की गति: | 5 मी / मिनट |
रेटेड उठाने का क्षण: | 500kn | अवधि: | 50 मीटर |
उठाने की गति: | 0-1 मी / मिनट | बिजली की आपूर्ति: | 380v 3 चरण या अनुकूलित |

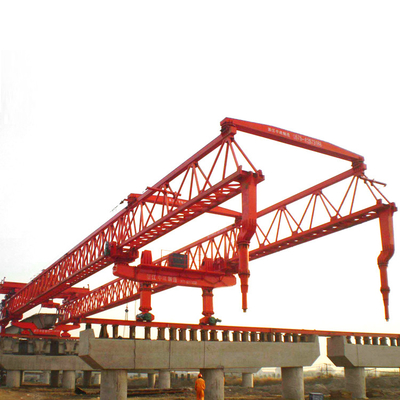

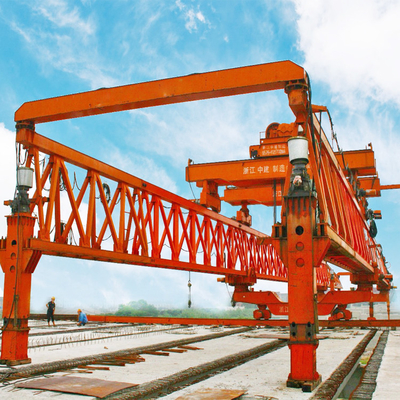

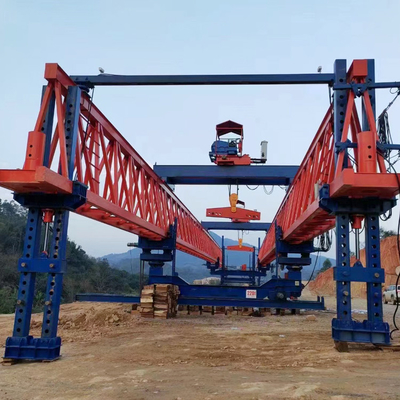

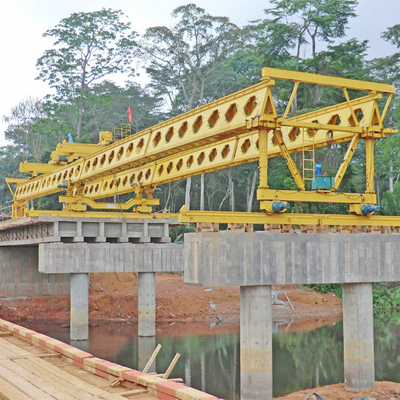

राजमार्ग के लिए हेवी ड्यूटी 100 टन ट्रस प्रकार डबल बीम लॉन्चर मशीन
टीरस टाइप ब्रिज गर्डर लॉन्चरविवरण
ट्रस टाइप ब्रिज गर्डर लॉन्चर एक विशेष निर्माण उपकरण है जिसका उपयोग प्रीकास्ट कंक्रीट, स्टील या मिश्रित पुलों के निर्माण के लिए किया जाता है.यह एक स्व-चालित मशीन है जो रेल या क्रॉलर पर चलती है, और इसे पुल के खंभों या एब्यूटमेंट पर पूर्वनिर्मित गर्डर्स या खंडों को उठाने, परिवहन करने और रखने के लिए डिज़ाइन किया गया है।निर्माण की इस पद्धति का व्यापक रूप से लंबी अवधि के रेलवे, राजमार्ग और पैदल यात्री पुलों के निर्माण में उपयोग किया जाता है, क्योंकि यह कम निर्माण समय, बेहतर सुरक्षा और बेहतर गुणवत्ता नियंत्रण जैसे लाभ प्रदान करता है।
संबंधित उत्पाद
टीरस टाइप ब्रिज गर्डर लॉन्चर पैरामीटर
वज़न उठाना | टी | 60 | 80 | 100 | 150 | |
पुल त्रिज्या | एम | 20-30 | 20-35 | 30-40 | 35-50 | |
ढलान | 1/20 से नीचे | |||||
त्रिज्या बदलना | एम | 200 | 250 | 300 | 350 | |
स्क्यू ब्रिज का कोण | 0~15° | |||||
दुकान यात्रा की गति | लम्बाई में घूमना | |||||
उठाने की | 1 | 1.2 | 0.8 | 0.6 | ||
6/0.6 | ||||||
क्रेन यात्रा की गति | लम्बाई में घूमना | 6/0.6 | ||||
बग़ल में | 6/0.6 |
टीरस टाइप ब्रिज गर्डर लॉन्चर लाभ
अवयवकाटीरस टाइप ब्रिज गर्डर लॉन्चर
मुख्य ट्रस संरचना:मुख्य ट्रस संरचना, जिसे अक्सर कहा जाता हैगैन्ट्री का शुभारंभ, लॉन्चर की रीढ़ की हड्डी के रूप में कार्य करता है।यह त्रिकोणीय या आयताकार क्रॉस-सेक्शन वाला एक बड़ा स्टील ढांचा है, जिसे भारी भार के लिए स्थिरता और समर्थन प्रदान करने के लिए डिज़ाइन किया गया है।
उठाने की व्यवस्था:उठाने की व्यवस्थाकई उत्तोलकों या विंचों से बना होता है जो इससे जुड़े होते हैंमुख्य ट्रस संरचना.यह निर्माण प्रक्रिया के दौरान पुल के गर्डरों या खंडों को ऊपर उठाने, नीचे करने और उनकी स्थिति निर्धारित करने के लिए जिम्मेदार है।
अनुदैर्ध्य और अनुप्रस्थ गतिमान प्रणालियाँ:ये प्रणालियाँ गर्डर लॉन्चर को पुल की धुरी (अनुदैर्ध्य गति) के साथ-साथ और पार्श्व में पुल के विस्तार (अनुप्रस्थ गति) के पार जाने में सक्षम बनाती हैं।उन्हें हाइड्रोलिक या इलेक्ट्रिक मोटर द्वारा संचालित किया जा सकता है और अक्सर रेल या क्रॉलर पर लगाया जाता है।
सहायक प्रणाली:सहायक प्रणालीइसमें पियर्स, एब्यूमेंट, या शामिल हैंअस्थायी समर्थनजो निर्माण प्रक्रिया के दौरान लॉन्चर को स्थिति में रखता है।कभी-कभी, लॉन्चर का अपना होता हैपैरों को सहारा देंया स्थिरता बनाए रखने के लिए आउटरिगर।
नियंत्रण प्रणाली:नियंत्रण प्रणालीके समग्र संचालन की देखरेख करता हैगर्डर लॉन्चर, जिसमें उठाने, हिलाने और सहायक प्रणालियों का समन्वय शामिल है।इसमें सुरक्षित और कुशल संचालन सुनिश्चित करने के लिए आमतौर पर मैन्युअल और स्वचालित दोनों नियंत्रण शामिल होते हैं।
पैकिंग और डिलिवरी
पीएकिंग के तरीके:
1. संप्रेषण में विकृति को कम करने के लिए, विद्युत भागों को उच्च गुणवत्ता वाले प्लाईवुड टोकरे में पैक किया जाता है;
2. मुख्य बीम, अंतिम बीम और इलेक्ट्रिक होइस्ट को प्लास्टिक बुने हुए कपड़े से पैक किया जाता है।परिवहन के दौरान यह घर्षण को कम कर सकता है।
डीडिलीवरी के तरीके:
1. यदि 150 टन कंक्रीट टी बीम लॉन्चर का आकार कंटेनर जहाज के लिए उपयुक्त है, तो आमतौर पर कंटेनर द्वारा;
2. यदि आकार बहुत बड़ा है, आमतौर पर थोक जहाज द्वारा या ट्रंकेशन के बाद कंटेनर द्वारा;परिवहन के तरीके आपके लिए लागत कम करने और क्रेन के प्रदर्शन को बनाए रखने पर आधारित हैं।
डीडिलीवरी का समय:
जमा की प्राप्ति के बाद 30 से 40 कार्य दिवसों के भीतर।
टीपरिवहन:
गंतव्य बंदरगाह तक आम तौर पर 35 दिन से 50 दिन लगते हैं।
