उत्पाद विवरण:
|
| ब्रैकट लंबाई: | 0-15m | उठाने की गति: | 5-15 एम / मिनट |
|---|---|---|---|
| ट्रॉली चलने की गति: | 20-40 मीटर / मिनट | क्रेन चलने की गति: | 30-50 मीटर / मिनट |
| बिजली की आपूर्ति: | 3 चरण 380V 50 हर्ट्ज या अनुरोध | प्रमुख घटक: | असर, गियरबॉक्स, मोटर |
| रेटेड लोडिंग क्षमता: | 50 टन, 20 टन, 40 टन | नियंत्रण रखने का तरीका: | केबिन नियंत्रण |
| प्रमाणन: | CE ISO GOST TUV BV | शक्ति का स्रोत: | 3 चरण 380V 50 हर्ट्ज |
| रंग: | निवेदन | ||
| प्रमुखता देना: | कार्यशाला गैन्ट्री शिपिंग कंटेनर क्रेन,केबिन नियंत्रण शिपिंग गैन्ट्री क्रेन,50T लोड हो रहा है गैन्ट्री क्रेन |
||

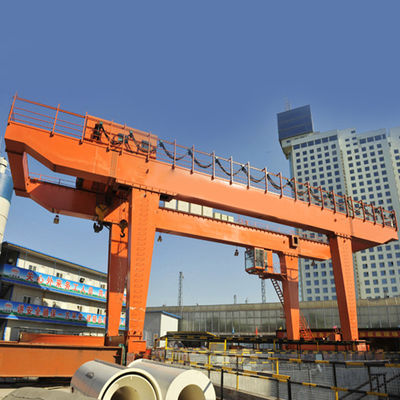

अनुकूलित शिपिंग कंटेनर क्रेन कार्यशाला गैन्ट्री क्रेन
उत्पाद वर्णन

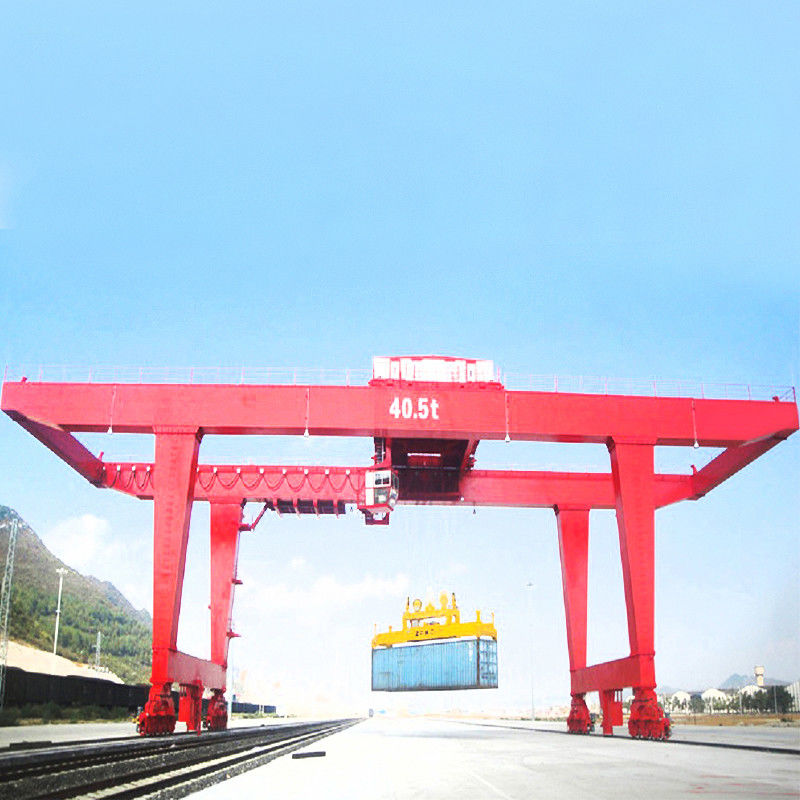

अनुकूलित शिपिंग कंटेनर क्रेन कार्यशाला गैन्ट्री क्रेनएक प्रकार का रेल माउंटेड क्रेन है जिसका उपयोग 20 फीट, 40 फीट, 45 फीट आईएसओ मानक कंटेनरों को उतारने, ढेर करने और लोड करने के लिए किया जाता है।इसकी शक्ति का प्रावधान केबल रील द्वारा प्रदान किया जाता है।क्रेन में तीन तंत्र होते हैं: उत्थापन, ट्रॉली यात्रा और गैन्ट्री यात्रा।गैन्ट्री बीम पर लगे ट्रैक के साथ चलने वाली ट्रॉली पैरों के बीच काम करने में सक्षम है।क्रेन रेल के साथ सीधी गति करने में सक्षम है।
आवेदन पत्र
यह ओपन-एयर गोदामों, कार्गो (सामग्री) यार्ड, रेलवे स्टेशनों, बंदरगाहों और डॉक में विभिन्न सामग्रियों की लोडिंग और अनलोडिंग और हैंडलिंग के लिए उपयुक्त है।इस क्रेन की विशेषताएं: ब्रिज फ्रेम बॉक्स के आकार की डबल-गर्डर वेल्डिंग संरचना को अपनाता है, क्रेन सुचारू रूप से चलती है, और हवा का प्रतिरोध अच्छा है, और प्रत्येक तंत्र एक सुरक्षा सुरक्षा उपकरण से लैस है।नुकसान: लंबी डिलीवरी का समय और अपेक्षाकृत उच्च कीमत।
उत्पाद विशेषताएं
इस उत्पाद के विनिर्देशन की विधि इस प्रकार है:
(1) ग्राउंड कंट्रोल
उदाहरण: भार उठाना: 20t, अवधि: 22m, कोई ब्रैकट नहीं, उठाने की ऊँचाई 10m, कार्य स्तर A5
प्रतिनिधित्व: MG20-22-10DA5
(2) ऑपरेशन रूम कंट्रोल (अलग ऑपरेशन रूम केएस और क्लोज्ड ऑपरेशन रूम बीएस)
उदाहरण: भार उठाना: 32t, अवधि: 18m, बाएँ और दाएँ ब्रैकट 5m, उठाने की ऊँचाई 10m, कार्य स्तर A5, बंद ऑपरेशन कक्ष संचालन
प्रतिनिधित्व: MG32-18-5 / 5-10BSA5
(3) रिमोट कंट्रोल
उदाहरण: भार उठाना: 10t, अवधि: 18m, उठाने की ऊँचाई 10m, कार्य स्तर A5
प्रतिनिधित्व: MG10-26-10YA5
आदेश देते समय, क्रेन के प्रवाहकीय रूप को इंगित किया जाना चाहिए (दो प्रकार के केबल ड्रम प्रवाहकीय और सुरक्षा स्लाइड तार प्रवाहकीय हैं)।
तकनीकी डाटा शीट
| भारोत्तोलन वजन (टी) | 10 | 16 | 20/10 | 32/10 | 36/16 | 50/10 | |
| अवधि (एम) | 18~35 | 18 ~ 30 | 18~35 | 22 | 26 | 22~35 | 35 |
|
भारोत्तोलन ऊंचाई (एम)
|
मुख्य हुक | 11.5 | 10.5,12 | 10.5 | 11.5 | 11.5 | 12 |
| सहायक हुक | 1 1 | 12 | 12 | 13 | |||
| गति (एम / मिनट) | मुख्य हुक | 8.5 | 7.9 | 7.2 | 7.5 | 7.8 | 6 |
| सहायक हुक | 10.4 | 10.4 | 10.5 | 10.4 | |||
| ट्रॉली यात्रा | 43.8 | 44.5 | 44.5 | 41.9 | 41.9 | 38.13 | |
| लंबी यात्रा | 37.6,40 | 38,36 | 38,36 | 40 | 40,38 | 38 | |
| कर्तव्य वर्गीकरण | ए5 | ||||||
| शक्ति का स्रोत |
तीन चरण एसी।127 ~ 480 वी 50/60 हर्ट्ज |
||||||
