उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | गर्डर लांचर क्रेन | रंग: | स्वनिर्धारित |
|---|---|---|---|
| वर्तमान अधिभार संरक्षण प्रणाली: | शामिल करना | सीमित स्विच: | शामिल करना |
| वोल्टेज कम सुरक्षा समारोह: | शामिल करना | गारंटी: | 2 साल |
| उत्पत्ति के प्लेस: | हेनान, चीन | क्रेन यात्रा की गति: | 5 मी / मिनट |
| रेटेड उठाने का क्षण: | 500kn | अवधि: | 50 मीटर |
| उठाने की गति: | 0-1 मी / मिनट | बिजली की आपूर्ति: | 380v 3 चरण या अनुकूलित |

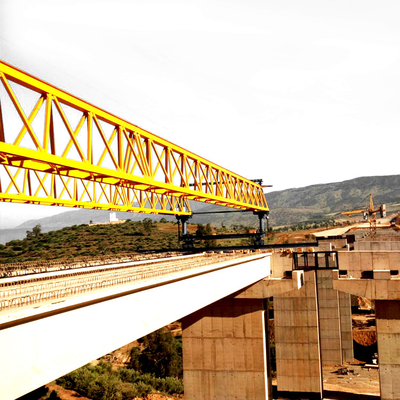

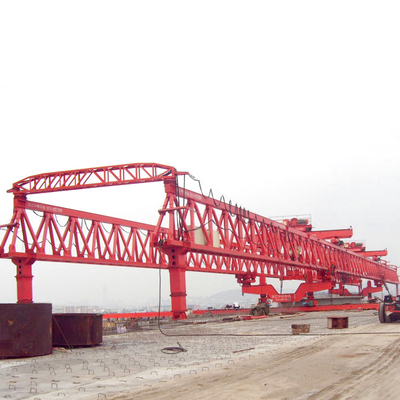

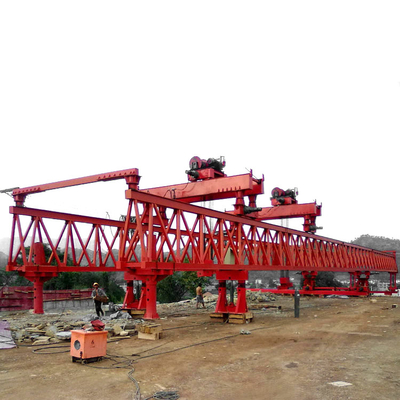

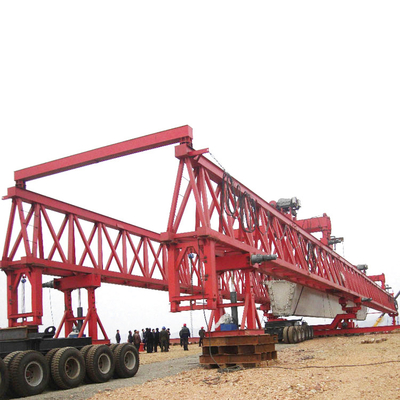

राजमार्ग के लिए 100 टन शीर्ष गुणवत्ता वाले रेलवे भवन उपयोग गर्डर लॉन्चर क्रेन
गर्डर लांचर क्रेनविवरण
ब्रिज गर्डर इरेक्शन मशीन काम की एक विस्तृत श्रृंखला, उत्कृष्ट प्रदर्शन, सुविधाजनक संचालन, सुरक्षा संरचना को एक ही पूरे में मिला देती है।इसमें रेल टाइप प्रीकास्ट बीम होस्टिंग रैक उपकरण की स्टील संरचना है।इस उत्पाद का उपयोग न केवल सादे निर्माण में किया जा सकता है, बल्कि पर्वतीय राजमार्ग ढलान, छोटे त्रिज्या वाले घुमावदार पुल, तिरछा पुल और सुरंग पुल की आवश्यकताओं को पूरा करने के लिए भी किया जा सकता है।

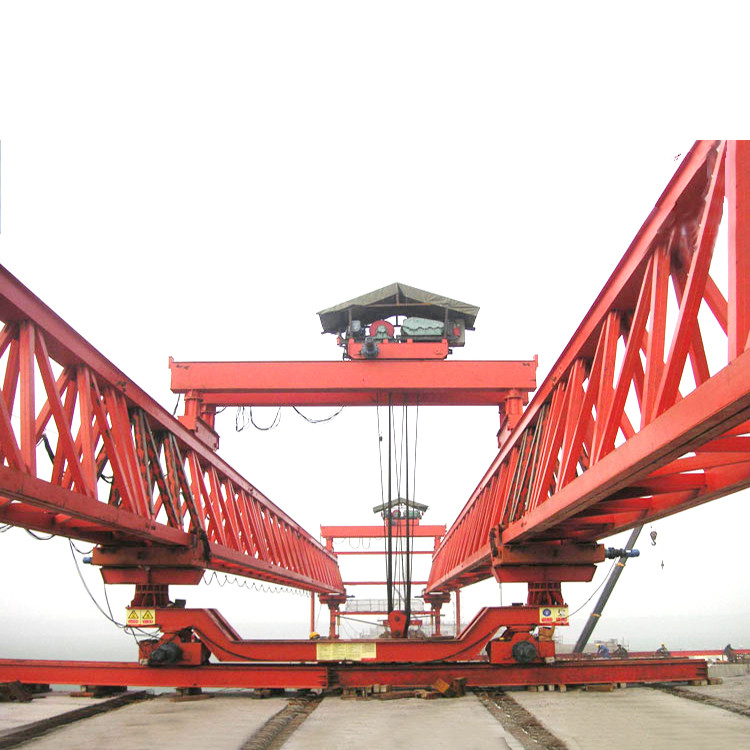

ब्रिज गर्डर इरेक्शन मशीन में मेन गर्डर, क्रेन, फ्रंट लेग्स, रियर लेग्स, फ्रंट लेग सिलिंडर, रियर लेग सिलिंडर और फ्रंट, मिडिल, रियर लेग्स का अनुप्रस्थ कनेक्शन होता है।नियंत्रण भाग हाइड्रोलिक सिस्टम और इलेक्ट्रिक कंट्रोल सिस्टम से बना है।ब्रिज गर्डर इरेक्शन मशीन को उचित कॉम्पैक्ट संरचना और सुविधाजनक स्थापना की विशेषता है, मुख्य मानक गर्डर पिन कनेक्शन द्वारा जुड़ा हुआ है।डबल गर्डर संरचना वेल्डेड पाइप द्वारा दो फ्रेम गर्डर्स के बीच जुड़ी हुई है।
ब्रिज गर्डर इरेक्शन मशीन न केवल मानक सेट अप को पूरा कर सकती है, बल्कि यह क्रॉस कर्व इरेक्शन, वेरिएबल स्पैन इरेक्शन, स्पैन कंटीन्यूअस बीम, कम्पोजिट बीम, कंटीन्यूअस स्टील आदि को भी पूरा कर सकती है। ब्रिज इरेक्शन के अलावा, बस गर्डर इरेक्शन को सपोर्ट करता है और पॉइंट लिफ्टिंग, यह अच्छी स्थिरता, उच्च दक्षता, सुरक्षा और विश्वसनीयता, चर अवधि सुविधाजनक समायोजन और सुविधाजनक संचालन और आदि की विशेषता है।
संबंधित उत्पाद
गर्डर लांचर क्रेन पैरामीटर
| वज़न उठाना | टी | 60 | 80 | 100 | 150 | |
| पुल त्रिज्या | एम | 20-30 | 20-35 | 30-40 | 35-50 | |
| ढलान | नीचे 1/20 | |||||
| त्रिज्या बदलना | एम | 200 | 250 | 300 | 350 | |
| तिरछा पुल का कोण | 0~15° | |||||
| दुकान यात्रा की गति | लंबा चल रहा है | |||||
| उठाने की | 1 | 1.2 | 0.8 | 0.6 | ||
| 6/0.6 | ||||||
| क्रेन यात्रा की गति | लंबा चल रहा है | 6/0.6 | ||||
| बग़ल में | 6/0.6 | |||||
गर्डर लांचर क्रेन लाभ
गर्डर लांचर क्रेन संरक्षा विशेषताएं
सुरक्षा क्रेन के लिए सबसे महत्वपूर्ण मुद्दा है। सुरक्षा सुनिश्चित करने के लिए, बीएल क्रेन में निम्नलिखित सुरक्षा उपकरण सुसज्जित हैं।
क्रेन यात्रा सीमा स्विच।
अधिभार संरक्षण उपकरण।
उठाने की ऊंचाई सीमा डिवाइस।
वोल्टेज कम सुरक्षा समारोह।
चरण अनुक्रम संरक्षण समारोह।
आपातकालीन रोक समारोह।
बाहरी होइस्ट, ड्राइविंग यूनिट, इलेक्ट्रिक क्यूबिकल के लिए रेन कवर।
चेतावनी सूचक: चमकती रातें और चेतावनी ध्वनि।
मिलीभगत रोधी के लिए वायर-लेस इन्फ्रा-डिटेक्टर।
पैकिंग और वितरण
पीएकिंग तरीके:
1. संदेश देने में विरूपण को कम करने के लिए इलेक्ट्रिक भागों को उच्च गुणवत्ता वाले प्लाईवुड क्रेट द्वारा पैक किया जाता है;
2. मुख्य बीम, एंड बीम और इलेक्ट्रिक उछाल प्लास्टिक बुने हुए कपड़े से पैक किए जाते हैं।परिवहन करते समय यह घर्षण को कम कर सकता है।
डीएलीवरी तरीके:
1. यदि 150 टन कंक्रीट टी बीम लॉन्चर का आकार कंटेनर जहाज के लिए आमतौर पर कंटेनर द्वारा उपयुक्त होता है;
2. यदि आकार बहुत बड़ा है, आमतौर पर ट्रंकेशन के बाद थोक जहाज या कंटेनर द्वारा;परिवहन के तरीके आपके लिए लागत कम करने और क्रेन के प्रदर्शन को बनाए रखने पर आधारित हैं।
डीएलीवरी समय:
जमा की प्राप्ति के बाद 30 से 40 कार्य दिवसों के भीतर।
टीपरिवहन:
आम तौर पर गंतव्य बंदरगाह के लिए 35 दिन से 50 दिन।
सामान्य प्रश्न
1. 150 टन कंक्रीट टी बीम लॉन्चर के बारे में पूछताछ करते समय मुझे क्या जानकारी देनी चाहिए?
1.1 हमें पुल आरेखण की आवश्यकता है; अधिकतम अनुदैर्ध्य ढलान और अधिकतम अनुप्रस्थ ढलान;
1.2 गर्डर/बीम आरेखण;
2. 150 टन कंक्रीट टी बीम लांचर के भार परीक्षण के लिए निरीक्षण मानक क्या हैं?
2.1 डायनेमिक लोड टेस्ट 1.1 गुना रेटेड लोड, मुख्य गर्डर विक्षेपण नहीं करता है, सभी तंत्र अच्छी तरह से काम करते हैं, प्रदर्शन पैरामीटर डिजाइन की मांग को पूरा करते हैं, सभी सीमा स्विच और सुरक्षा सुरक्षा इंटरलॉक डिवाइस विश्वसनीय हैं, सभी स्पेयर पार्ट्स में क्रैकिंग और लचीला कनेक्शन नहीं है, सभी मोटर और संपर्ककर्ता ज़्यादा गरम नहीं होते हैं।
2.2 स्टेटिक लोड टेस्ट 1.25 गुना रेटेड लोड, सभी तंत्र अच्छी तरह से काम करते हैं, क्रेन 20-30 मिनट रुकता है क्योंकि ट्रायल लोड को 10 सेमी ऊंचा उठाया जाता है, फिर मुख्य गर्डर डाउन डिफ्लेक्शन (थियोडोलाइट, रूलर) को मापें।मुख्य गर्डर ऊपरी ऊँट को मापने के लिए परीक्षण भार डालें, 3 बार दोहराएं, इस्पात संरचना में स्थायी विकृति नहीं है;
3. हाईवे ब्रिज कंक्रीट गर्डर्स कैसे बनाते हैं?
एक।फुल स्पैन प्रीफैब्रिकेशन।
बी।सेगमेंट गर्डर प्रीफैब्रिकेशन।
सी।फुल स्पैन कास्ट-इन-प्लेस गर्डर।
डी।सेगमेंट कास्ट-इन-सीटू।
4. 150 टन कंक्रीट टी बीम लांचर के रखरखाव के बारे में कैसे?
4.1 स्नेहन: क्रेन के सभी तंत्रों का कार्य प्रदर्शन और सेवा जीवन काफी हद तक स्नेहन पर निर्भर करता है।
4.2 स्टील वायर रोप: तार के फ्रैक्चर पर विशेष ध्यान देना चाहिए।टूटे हुए तार, टूटी हुई किस्में और स्क्रैपिंग मानक के नुकसान की स्थिति के साथ एक नई स्टील वायर रस्सी को तुरंत बदलना पड़ता है।
4.3 स्प्रेडर: स्प्रेडर की नियमित रूप से जांच की जानी चाहिए।
4.4 चरखी ब्लॉक: मुख्य रूप से रस्सी दौड़ पहनने की स्थिति की जाँच करें, जाँच करें कि क्या पहिया निकला हुआ किनारा फटा हुआ है और चरखी धुरा में फंस सकती है या नहीं।
4.5 पहिए: नियमित रूप से पहिए के फ्लेंज और ट्रेड की जांच करें, एक नए पहिए को तुरंत बदलना होगा क्योंकि फटा हुआ हिस्सा या पहिए का निकला हुआ किनारा पहिए की मोटाई के 10% तक पहुंच जाता है;री-पॉलिशिंग की जानी चाहिए क्योंकि ट्रेड पर दो ड्राइविंग पहियों के बीच व्यास D/600 से अधिक भिन्न होता है, या ट्रेड पर गंभीर निशान होते हैं।
4.6 ब्रेक: प्रति शिफ्ट में एक बार चेक करें;ब्रेक सटीक गति में होना चाहिए, और पिन अटकने की अनुमति नहीं देते हैं।ब्रेक शूज ब्रेक व्हील्स में ठीक से फिट होने चाहिए;ब्रेक शूज़ अंतराल उन्हें खोलने के बराबर होगा।
5. कार्यस्थल में 150 टन कंक्रीट टी बीम लांचर को इकट्ठा करने के लिए हमें कितने कर्मियों और उपकरणों की आवश्यकता है?
कार्मिक: 8 से 10 श्रमिक उपकरण
ट्रक क्रेन> 50 टी: 2 सेट
Φ19.5 स्टील वायर रस्सी 8 मीटर: 4 रस्सी
स्लीपर: कई
इलेक्ट्रिक वेल्डिंग मशीन: 1 सेट
ऑक्सीजन, एसिटिलीन: 1 सेट
हैमर (12 पाउंड और 8 पाउंड): प्रत्येक के लिए 1 सेट
रिंच और पिंचर: कई
ग्रेडिएंटर: 1 सेट
