उत्पाद विवरण:
|
उत्पाद का नाम: | ट्रस टाइप ब्रिज गर्डर लॉन्चर | रंग: | अनुकूलित |
---|---|---|---|
वर्तमान अधिभार संरक्षण प्रणाली: | शामिल करना | सीमित स्विच: | शामिल करना |
वोल्टेज कम सुरक्षा समारोह: | शामिल करना | वारंटी: | दो वर्ष |
उत्पत्ति के प्लेस: | हेनान, चीन | क्रेन यात्रा की गति: | 5 मी / मिनट |
रेटेड उठाने का क्षण: | 500kn | अवधि: | 50 मीटर |
उठाने की गति: | 0-1 मी / मिनट | विद्युत आपूर्ति: | 380v 3 चरण या अनुकूलित |
प्रमुखता देना: | ब्रिज बेलडर लांचर लिफ्टिंग क्रेन,ट्रस प्रकार लांचर लिफ्टिंग क्रेन,150 टन लांचर लिफ्टिंग क्रेन |

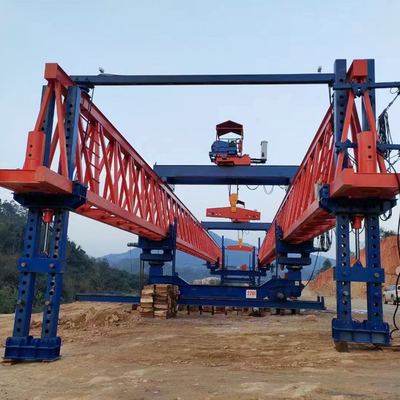

राजमार्ग के लिए भारी शुल्क 100 टन ट्रस प्रकार डबल बीम लांचर मशीन
टीरूस प्रकार ब्रिज गिडर लांचरविवरण

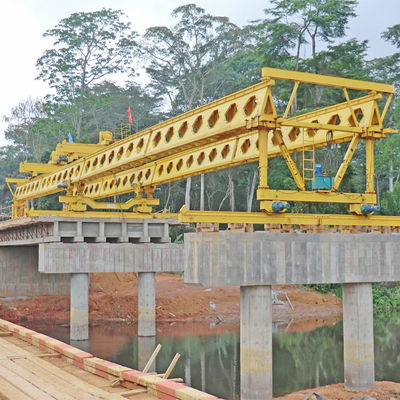

ट्रस प्रकार का पुल बीयर लांचर एक विशेष निर्माण उपकरण है जिसका उपयोग प्रीकास्ट कंक्रीट, स्टील या कम्पोजिट पुलों के निर्माण के लिए किया जाता हैयह एक स्व-चालित मशीन है जो रेल या क्रॉलर पर चलती है, और इसे पुल के खंभे या स्तंभों पर पूर्वनिर्मित बीम या खंडों को उठाने, परिवहन करने और रखने के लिए डिज़ाइन किया गया है।इस निर्माण पद्धति का प्रयोग लम्बी दूरी के रेलमार्गों के निर्माण में किया जाता है।, राजमार्ग, और पैदल यात्री पुलों, क्योंकि यह निर्माण समय में कमी, बेहतर सुरक्षा और बेहतर गुणवत्ता नियंत्रण जैसे फायदे प्रदान करता है।
संबंधित उत्पाद
टीरूस प्रकार ब्रिज गिडर लांचर पैरामीटर
वजन उठाना | t | 60 | 80 | 100 | 150 | |
पुल त्रिज्या | m | 20-30 | 20-35 | ३०-४० | 35-50 | |
ढलान | 1/20 से कम | |||||
घूर्णन त्रिज्या | m | 200 | 250 | 300 | 350 | |
स्कीव ब्रिज का कोण | 0~15° | |||||
दुकान की यात्रा गति | अनुदैर्ध्य में चलना | |||||
उठाना | 1 | 1.2 | 0.8 | 0.6 | ||
6/0.6 | ||||||
क्रेन की यात्रा गति | अनुदैर्ध्य में चलना | 6/0.6 | ||||
पक्षीय | 6/0.6 |
टीरूस प्रकार ब्रिज गिडर लांचर लाभ
घटककाटीरूस प्रकार ब्रिज गिडर लांचर
मुख्य ट्रस संरचनाःमुख्य ट्रस संरचना, जिसे अक्सर ट्रस कहा जाता हैप्रक्षेपण गंतव्ययह एक बड़ा इस्पात फ्रेमवर्क है जिसमें एक त्रिकोणीय या आयताकार क्रॉस-सेक्शन है, जिसे भारी भार के लिए स्थिरता और समर्थन प्रदान करने के लिए डिज़ाइन किया गया है।
उठाने की प्रणाली:दउठाने की प्रणालीकई लिफ्टों या लिंचों से बना है जोमुख्य ट्रस संरचनायह निर्माण प्रक्रिया के दौरान पुल के बीयर्ड या खंडों को उठाने, उतारने और स्थिति के लिए जिम्मेदार है।
अनुदैर्ध्य और अनुदैर्ध्य चलती प्रणालियाँ:ये प्रणालियाँ गियर लांचर को पुल की धुरी के साथ (लंबाई आंदोलन) और पुल स्पैन के पार पार्श्व गति (पारदर्शी आंदोलन) में स्थानांतरित करने में सक्षम बनाती हैं।वे हाइड्रोलिक या इलेक्ट्रिक मोटर्स द्वारा संचालित किए जा सकते हैं और अक्सर रेल या क्रॉलर पर लगाए जाते हैं.
समर्थन प्रणाली:दसमर्थन प्रणालीमें खंभे, आधार याअस्थायी सहायतानिर्माण प्रक्रिया के दौरान स्थिति में लांचर रखने के लिए. कभी कभी, लांचर अपने स्वयं के हैसहारा पैरया स्थिरता बनाए रखने के लिए आउटरिगर्स।
नियंत्रण प्रणाली:दनियंत्रण प्रणालीइस संस्थान के समग्र संचालन की देखरेख करता है।बीयर लांचर, जिसमें उठाने, चलाने और समर्थन प्रणालियों का समन्वय शामिल है। इसमें आमतौर पर सुरक्षित और कुशल संचालन सुनिश्चित करने के लिए मैनुअल और स्वचालित नियंत्रण दोनों शामिल होते हैं।
पैकिंग और वितरण
पीपकने के तरीके:
1विद्युत भागों को उच्च गुणवत्ता वाले प्लाईवुड के डिब्बे द्वारा पैक किया जाता है, ताकि परिवहन में विकृतियों को कम किया जा सके।
2मुख्य बीम, अंत बीम और विद्युत लिफ्ट प्लास्टिक बुना हुआ कपड़े से पैक किए जाते हैं। यह परिवहन के दौरान घर्षण को कम कर सकता है।
Dवितरण के तरीके:
1यदि 150 टन कंक्रीट टी बीम लांचर का आकार कंटेनर जहाज के लिए उपयुक्त है, तो आमतौर पर कंटेनर द्वारा;
2यदि आकार बहुत बड़ा है, तो आमतौर पर थोक जहाज या कंटेनर द्वारा ट्रंकशन के बाद; परिवहन के तरीके आपके लिए लागत को कम करने और क्रेन प्रदर्शन को बनाए रखने पर आधारित हैं।
Dप्रसव का समय:
जमा राशि प्राप्त होने के 30 से 40 कार्य दिवसों के भीतर।
टीरेसपोर्टः
आम तौर पर 35 से 50 दिन तक गंतव्य बंदरगाह तक।
